비 반도체 공정 - 포토리소그래피 모형 실험 참키트
  • 비 반도체 공정 - 포토리소그래피 모형 실험 참키트

비 반도체 공정 - 포토리소그래피 모형 실험 참키트

공유
판매가
0
배송비
3,300원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 서울시 종로구 율곡로 110-12 (삼성빌딩) 5층
상품코드
7870
자체상품코드
k3171
원산지
대한민국/수입제품
규격선택








제품명 맨 앞에 "비"자가 붙어있는 상품은 비대면용으로 포장했습니다.

비대면 실험 참키트는 도매가격 없는 상품입니다.


비대면 실험 참키트 1인용을 1 봉지 또는 박스에 넣어 보내드리며,
10인용은 1인 1 봉지씩 10 봉지를 1 박스에 포장하여 보내드립니다.
만드는 방법은 참사이언스에서 준비한 동영상의 링크 주소를 배포하시거나,
직접 동영상을 제작하여 수업하시는 방법으로 진행하실 수 있습니다.
자세한 실험 설명서는 홈페이지 실험 자료실을 이용하실 수 있습니다.


구매 시 10인 1박스 포장과 1인용 10봉을 1박스 포장과의 가격의 차이는
공동으로 사용하는 재료를 1인씩 소분하여 포장하므로 발생되는
모든 부자재, 인건비 등등이 추가된 것으로 보시면 되겠습니다.

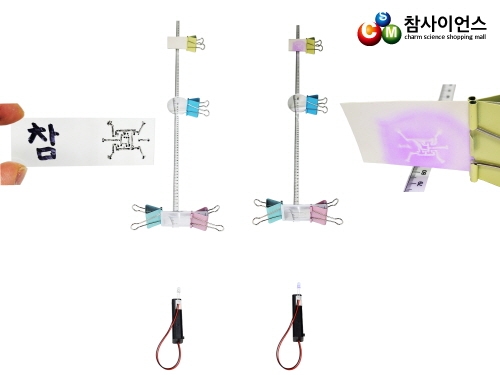

품   명 : 반도체 공정 - 포토리소그래피 모형 실험 참키트(만들기)


개   요 : 반도체 8대 공정 중 하나로 설계도를 기반으로 한 mask 패턴을 웨이퍼에 그려 넣는 과정을

          포토리소그래피(photolithography)공정이라한다. 이 과정을 간단한 도구로 원리를 알아볼 수 있는 키트입니다.


          수성펜을 시용한 이유는 패턴을 화장지로 지우고, 새로 그리기 쉽기 때문이며, 유성펜을 사용하여도 됩니다.


규   격 : 1인 1봉, 1인 10봉.


구   성 : 자외선 LED 1, mask용 글라스 1, 프레넬 렌즈 1, 자외선 카드 1, 컴퓨터용 사인펜 1, 1m 줄자(스티커형) 1,

          볼록렌즈 1, 건전지 홀더 2구 스위치형 PH2.0 1, 건전지 AAA × 2, 양면테이프 1, 더블 클립 4, 투명케이스.


별도 준비물.


가   격 : 원.




관련 상품


품   명 : 자외선 변색판 & 원소주기율표


개   요 : A4 크기의 플라스틱판에 일면은 원소주기율표 인쇄하고,
          일면은 자외선에 변색하는 물감을 도색하여 놓았습니다. 학생에게 선물로도 좋습니다.


특   징 :
 1. 원소 주기율표가 컬러로 인쇄되어 있어 간이 주기율표로 사용할 수 있습니다 .
 2. 평상시에는 백색을 띠다 자외선의 노출 농도에 따라 색의 진함 정도가 다르게 변색합니다.


구   성 : 앞면 원소주기율표, 뒷면 자외선 변색 판 1장.


규   격 : 260mm × 200mm × 0.8mm / 1장입, 플라스틱.


별도 준비물 : 야외가 아닐 경우 자외선 램프(Uv 램프).


가   격 : 4,400원.



관련 상품



관련 상품


품   명 : 반도체 칩 (현미경으로 보는 웨이퍼 조각) 참키트


개   요 : 반도체 공정에서 웨이퍼가 만들어진 것을 조각으로 나눠놓은 것을 관찰하기 위한 교보재입니다.

          루페나 미니 현미경, USB현미경 등으로 구조를 확대 관찰할 수 있습니다.

          매우 작은 칩을 투명한 키링 안에 넣어 잃어버릴 위험이 없습니다.


규    격 : 칩 크기 1.8 x 3.3mm, 투명 키링 크기 40 x 40mm(내부 32 x 40mm).


구   성 : 투명 키링 안에 반도체 칩 1개.


별도 준비물 : 100~ 250x 자체 조명있는 미니 현미경, USB현미경.


가   격 : 옵션 원.




120배율 광학 마이크로 현미경으로 관찰하며 스마트폰으로 촬영한 사진





반도체 칩 관찰 가능한 현미경 - 사진을 누르면 상품으로 이동됩니다.


120배율 광학 마이크로 현미경



250배율 광학 마이크로 현미경







이하 자료는 이 실험 키트를 연구 개발하시고 제안해 주신 김민성 선생님의 자료입니다.
